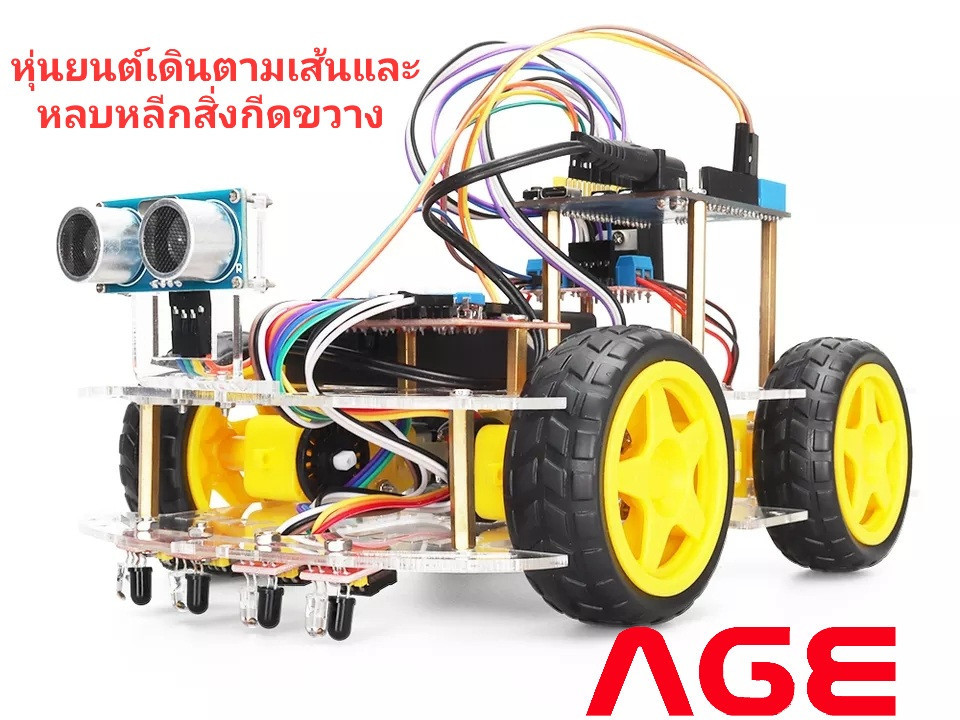

การประกอบและควบคุมหุ่นยนต์เบื้องต้น
สื่อการเรียนรู้แบบ Interactive
ส่วนประกอบและหน้าที่ของหุ่นยนต์
หุ่นยนต์เป็นเครื่องจักรที่ทำงานได้เองโดยอาศัยการทำงานร่วมกันของหลายส่วนประกอบหลัก ซึ่งแต่ละส่วนมีหน้าที่สำคัญที่ทำให้หุ่นยนต์สามารถรับรู้ คิด และกระทำได้เหมือนสิ่งมีชีวิต
แผงควบคุม (Controller)
เป็นเหมือน **สมอง** ของหุ่นยนต์ ทำหน้าที่ประมวลผลข้อมูลและคำสั่งต่าง ๆ ที่เราเขียนโปรแกรมไว้ และส่งสัญญาณไปควบคุมส่วนอื่น ๆ

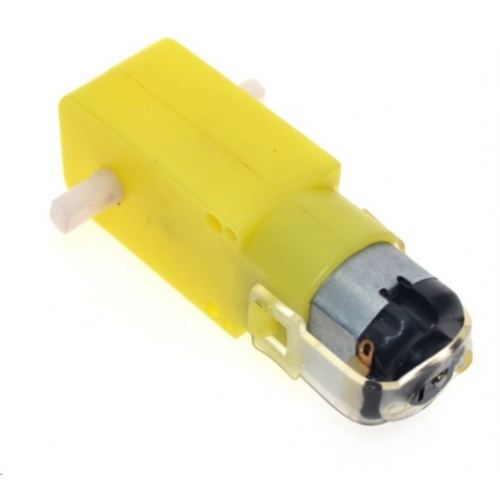

มอเตอร์ (Motor)
ทำหน้าที่เป็น **กล้ามเนื้อ** ของหุ่นยนต์ ที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล ทำให้หุ่นยนต์สามารถเคลื่อนที่ได้

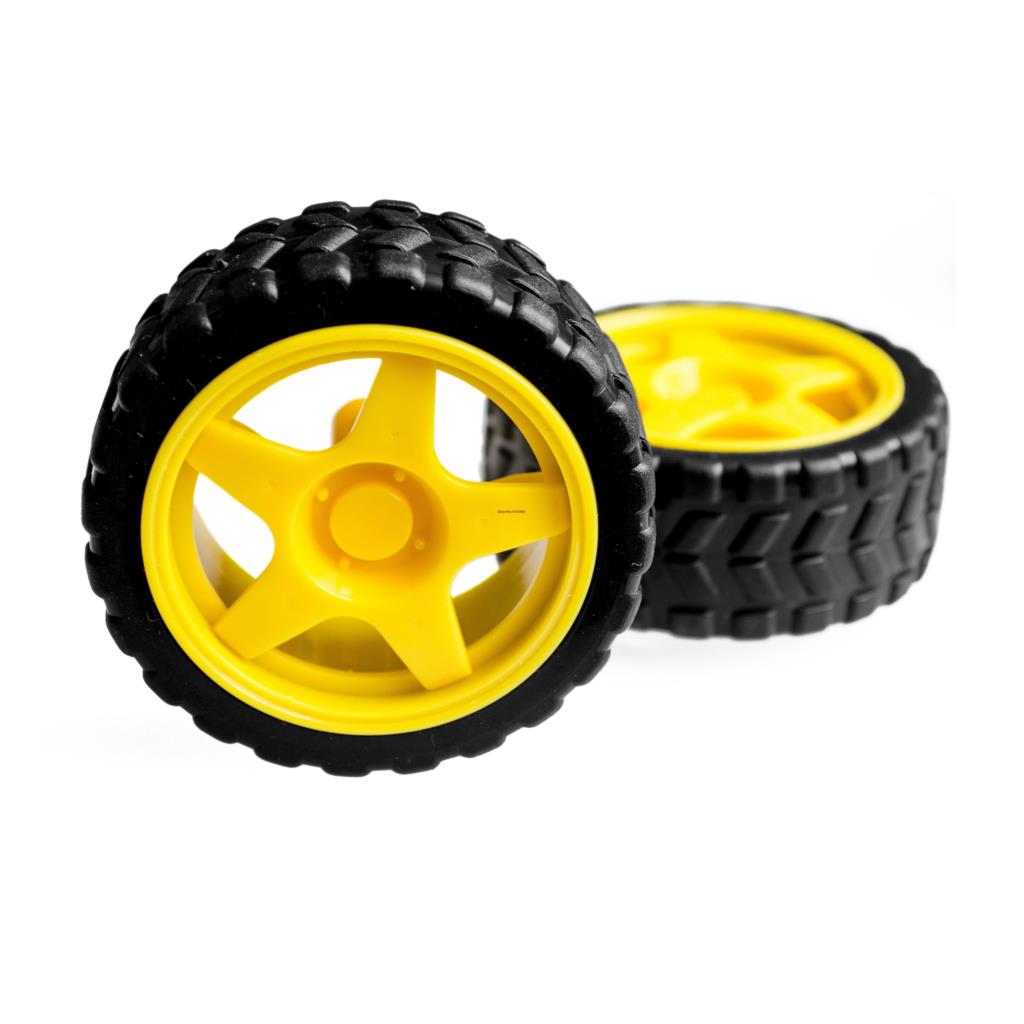

ล้อ (Wheel)
ส่วนที่สัมผัสกับพื้นผิว ช่วยให้หุ่นยนต์เคลื่อนที่ไปในทิศทางต่างๆ ซึ่งทำงานควบคู่กับมอเตอร์
เซนเซอร์ (Sensors)
เปรียบเสมือน **ประสาทสัมผัส** ของหุ่นยนต์ ที่รับรู้และเก็บข้อมูลจากสิ่งแวดล้อมเพื่อนำไปประมวลผล เช่น
linear_scaleเซนเซอร์ตรวจจับเส้น
เซนเซอร์ชนิดหนึ่งที่ใช้แสงอินฟราเรดเพื่อแยกแยะสีของพื้นผิว ทำให้หุ่นยนต์วิ่งตามเส้นได้

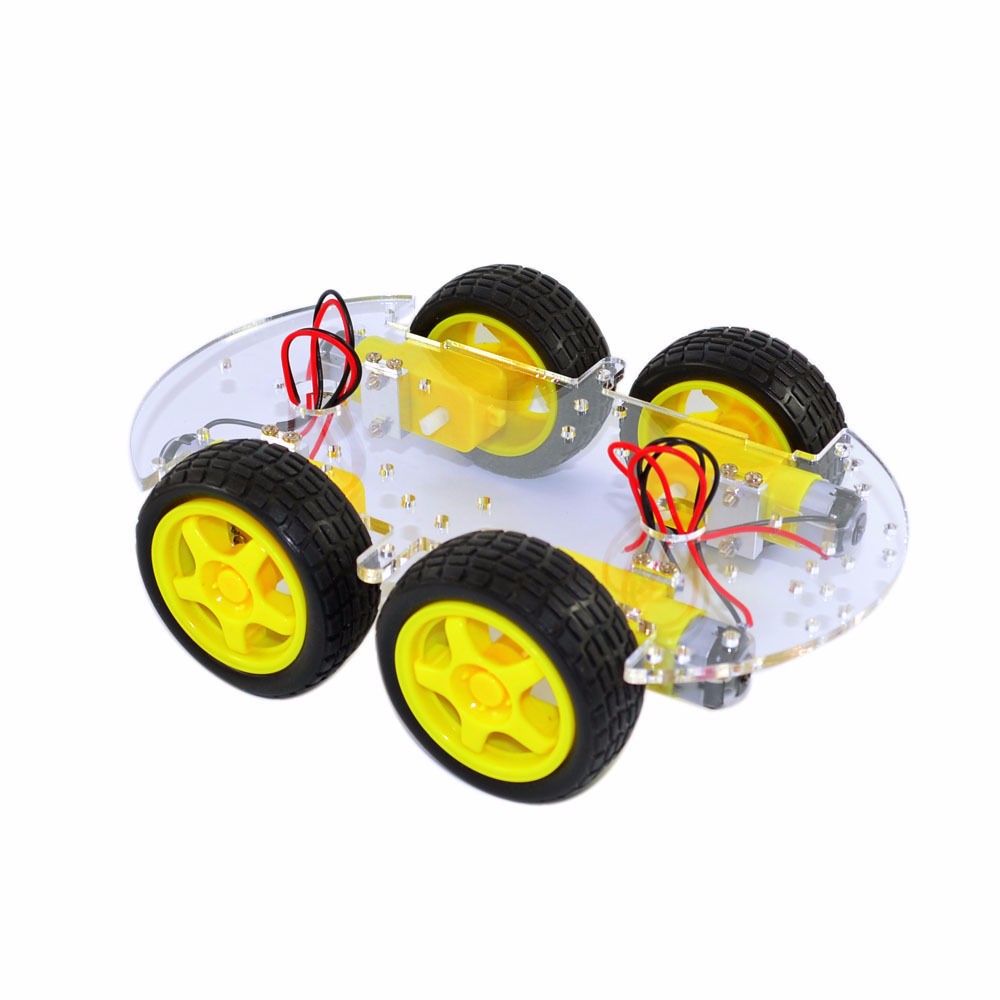

ตัวถัง (Chassis)
ตัวถังคือโครงสร้างหลักที่ใช้ในการยึดชิ้นส่วนต่างๆ ของหุ่นยนต์เข้าด้วยกัน
แหล่งพลังงาน (Power Source)
ทำหน้าที่เป็น **หัวใจ** ของหุ่นยนต์ ที่จะจ่ายกระแสไฟฟ้าให้แก่วงจรและชิ้นส่วนทั้งหมดเพื่อทำงานได้อย่างต่อเนื่อง
การทำงานของเซนเซอร์วัดระยะ
เซนเซอร์วัดระยะทาง (Ultrasonic Sensor) ทำงานโดยใช้หลักการของ **คลื่นเสียงความถี่สูง (อัลตราโซนิก)** ซึ่งมีขั้นตอนดังนี้
- **การปล่อยคลื่นเสียง:** ตัวส่งสัญญาณ (Transducer) จะปล่อยคลื่นอัลตราโซนิกออกไป
- **การสะท้อนจากวัตถุ:** คลื่นเสียงจะเดินทางไปในอากาศ และเมื่อกระทบกับวัตถุก็จะสะท้อนกลับมายังเซนเซอร์
- **การรับคลื่นเสียง:** ตัวรับสัญญาณของเซนเซอร์จะตรวจจับคลื่นเสียงที่สะท้อนกลับมา
- **การคำนวณระยะทาง:** วงจรภายในเซนเซอร์จะวัด **ระยะเวลา (Time)** ตั้งแต่เริ่มส่งคลื่นจนกระทั่งรับคลื่นที่สะท้อนกลับมาได้ จากนั้นจึงนำค่าเวลานี้มาคำนวณหาระยะทางด้วยสูตร:
$$ \text{ระยะทาง} = \frac{\text{ความเร็วเสียง} \times \text{เวลา}}{2} $$
เหตุผลที่ต้องหารด้วย 2 คือเวลาที่วัดได้เป็นเวลาสำหรับการเดินทางไปและกลับของคลื่นเสียงนั่นเอง
สถานีประกอบหุ่นยนต์
ลากชิ้นส่วนทางด้านขวามาวางบนโครงหุ่นยนต์ให้ถูกต้องเพื่อเริ่มต้นการทดสอบ!
